光电一体化机柜
PatrolRack
PatrolRack-600 / 1600 / 2000面向楼栋弱电间、区域机房等集中部署位置，集成供电模块和光电集成单元，提供集中供电、光纤配线和 Hybrid SC（PoF）用户侧输出。
- 安装空间
- 10U / 32U / 42U
- 供电模块
- 48V / 60A、48V / 100A
- 输出接口
- Hybrid SC（PoF）
由机柜、光电配线单元与线缆组成远程供电链路
三类产品分别位于集中供电侧、楼层 / 区域配线侧和光电传输段，组合形成光电复合缆远程供电部署链路。

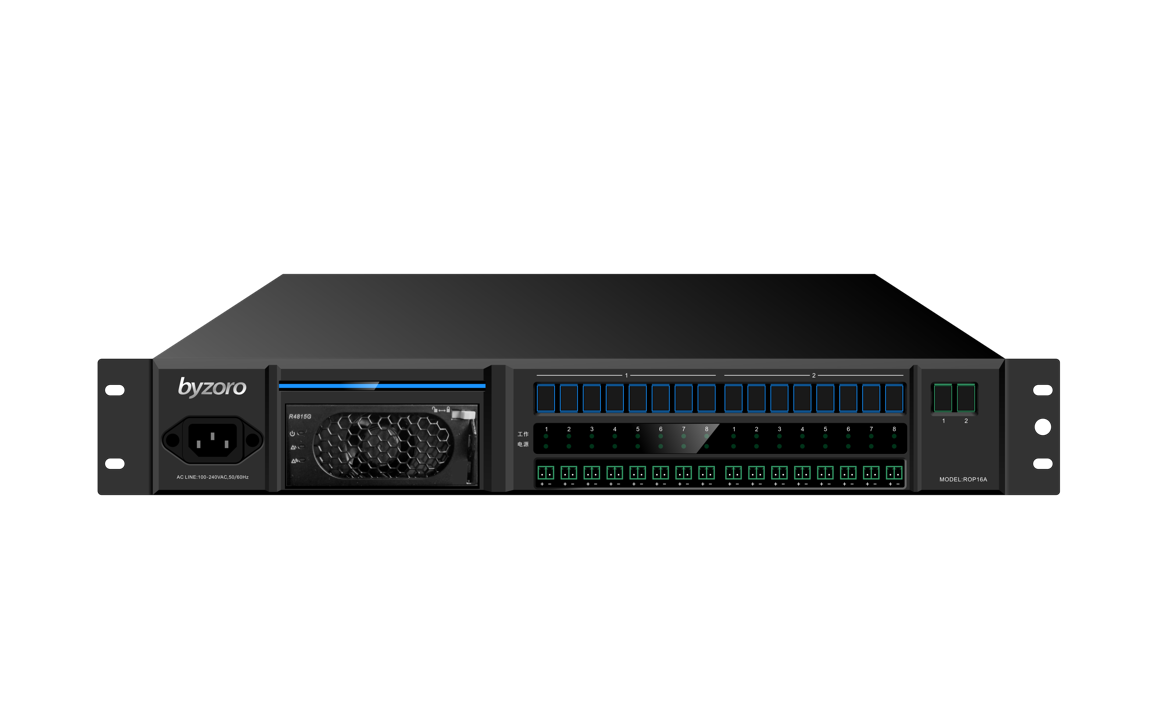

光电配线单元
PatrolROP-2008 / 1016
PatrolROP-2008 / PatrolROP-1016部署在楼层配线间、区域配线点，内置分光器并提供 16 路 Hybrid SC（PoF）用户侧接口和 48V～53V DC 输出。
- 分光比
- 2×1:8 或 1×1:16
- 用户侧接口
- 16 路 Hybrid SC（PoF）
- 供电距离
- 15W 最大 800m；30W 最大 300m

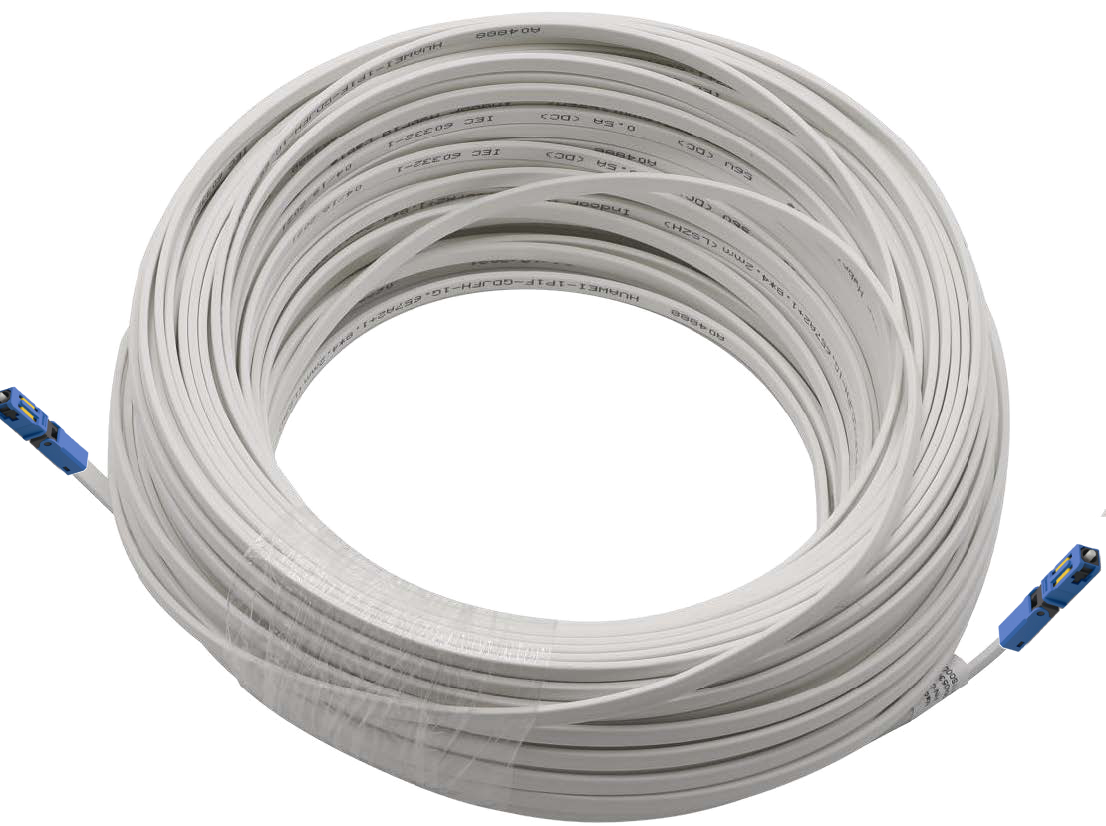

光电复合缆
PatrolCable
PatrolCable2.5A-O / 2A / 1.6A在同一线缆内承载光信号和直流供电，提供室外圆型、室内扁平等结构，用于光电集成单元、PatrolROP 与受电设备之间的传输段。
- 线缆形态
- 室外圆型 / 室内扁平
- 最高电压
- DC 56V
- 最大电流
- 2.5A / 2A / 1.6A
三类产品在链路中的位置
产品链路位置主要作用型号 / 规格
PatrolRack楼栋弱电间、区域机房集中供电、光电配线、光纤配线PatrolRack-600 / 1600 / 2000
PatrolROP楼层配线间、区域配线点光电配线、远程供电输出、光终端接入2008 / 1016
PatrolCable光电传输段光信号与直流供电同缆传输2.5A-O / 2A / 1.6A
